EtherCAT的中心优势是纳秒级同步和确定性通讯。一般RFID读写器经过串口/网口接入，数据进入PLC周期长、颤动大。。这对需求RFID触发准确动作（如分拣、安装、质量追溯）的环节至关重要。
无需额定通讯开发：PLC工程师无需针对RFID编写杂乱的串口/Modbus TCP/UDP等通讯解析程序，十分大地节约开发调试时刻和犯错危险。
即插即用式装备：网关供给装备软件，将RFID读写器笼统为PLC可直接拜访的规范IO变量（如DINT数组存储标签ID，BOOL状况位）。在PLC编程软件（如汇川InoProShop）中，操作RFID数据就像操作本地DI/DO相同简略直观。
3.无缝融入EtherCAT拓扑：网关直接接入EtherCAT菊花链或星型网络，不损坏EtherCAT的高效主从结构。布线简练（只需规范网线），扩展便利，充沛的运用EtherCAT的拓扑灵活性。
4.提高体系可靠性与稳定性：专用网关避免了在PLC中运转额定的通讯使命，削减PLC资源占用和潜在搅扰。网关专心于RFID协议转化和EtherCAT通讯，稳定性更高。
5.面向未来与规范化：EtherCAT是敞开、干流的工业总线规范。选用规范EtherCAT网关接入RFID，契合工业4.0/IoT架构，体系兼容性和可维护性更优，更易和上层MES/SCADA集成。
总结：假如你在根据汇川AM400 PLC + EtherCAT总线的主动化体系（尤其是精细安装、物流分拣、智能产线）中需求集成RFID，Superisys RFID EtherCAT网关不是“如虎添翼”，而是完结高实时性、高可靠性、低工程杂乱度集成的要害桥梁。它让RFID数据流真实融入高速操控网络的中心，开释设备和数据的最大潜力。
电源输入带反接维护和3000W浪涌维护，RFID端口带防反接和过压过流维护。

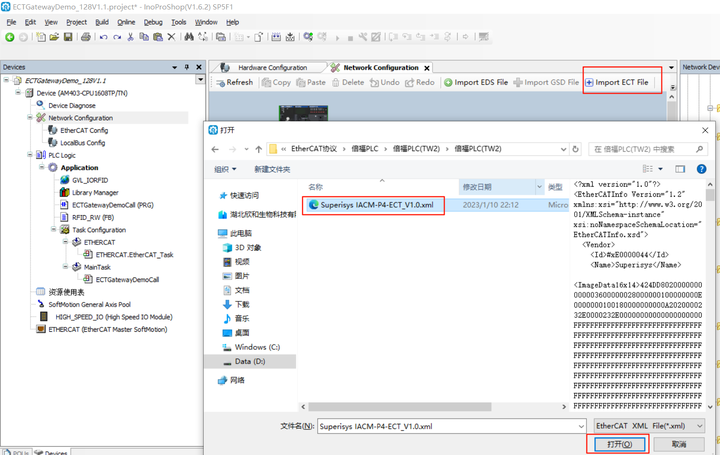

翻开汇川编程软件（本事例运用InoProShopV1.5.2版别），新建一个项目程序，挑选对应的PLC详细类型（本事例运用的是“AM403-CPU1608TN”类型），命名完结新建后，双击左方选项栏的“Network Configuration”选项，在弹出的“Network Configuration”对话框中挑选“导入ECT文件”选项，挑选网关设备的ECT文件的相应文件夹，如下图所示：
挑选相应文件夹下的“Superisys IACM-P4-ECT_V1.0”文件，点击“翻开”，安装好即可。

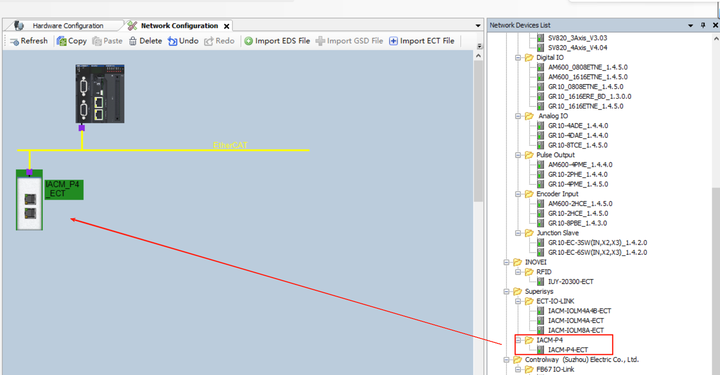

★ 在右方的“网络设备列表找到”IACM-P4-ECT”设备,将其拖拽至“Network Configuration”对话框下的空白栏处，如下图所示：

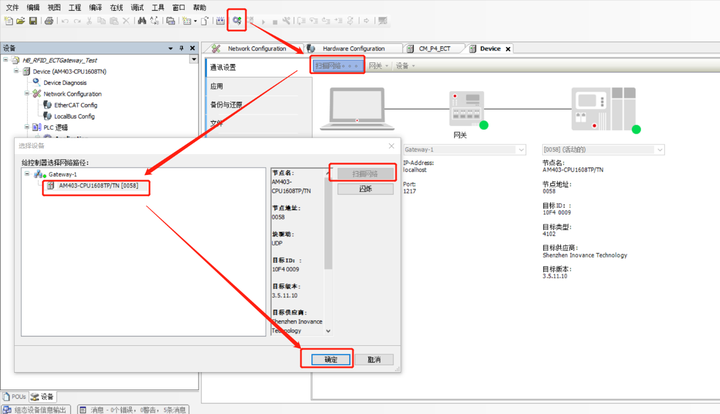

★ 点击“登录到”图标，在弹出的对话框选项栏的“通讯设置”栏下”点击“扫描网络”，挑选好相应的网关、网络接口，体系主动“查找”到PLC的类型后，点击“下载”按钮对“硬件组态”进行下载，如下图所示：

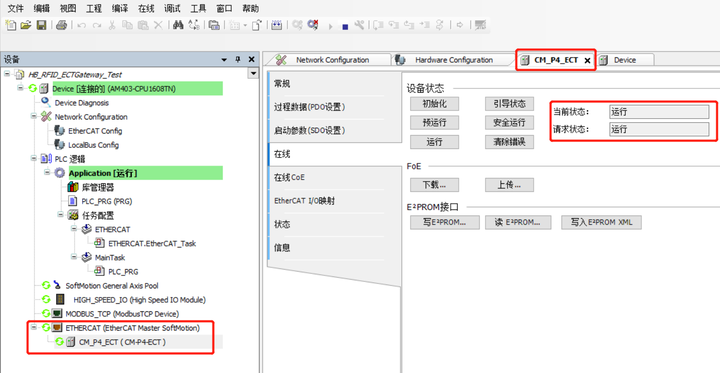

★ 下载完硬件组态后，再次点击上方“登录到”图标，检查ECT网关是不是正常在线，如下图所示：
一般进行一个ECT总线网关运用测验时，“IACM-P4-ECT”总线网关是直接显现正常在线的，如上图所示，“ETHERCAT”设备组态栏下方“IACM-P4-ECT”总线网关显现绿色；
补白：PLC的ETHERCAT通讯接口与“IACM-P4-ECT”总线网关的通讯衔接有必要接总线”通讯接口。

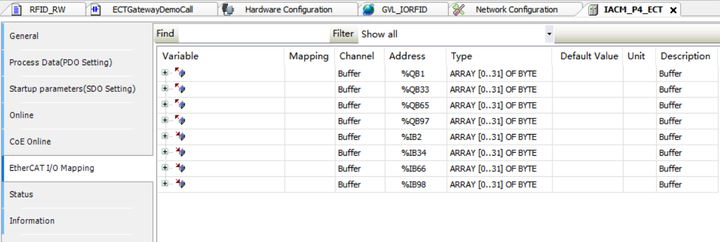

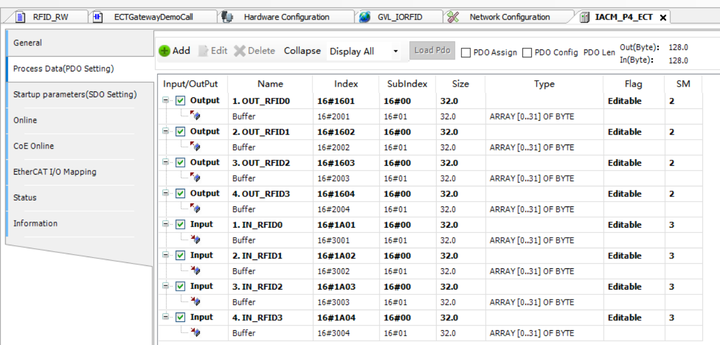

双击例程程序的“IACM-P4-ECT”模块，别离点击“进程数据”以及“ETHERCAT I/O映射”，对应网关读写器的输入输出地址映射主动分配如下图所示：

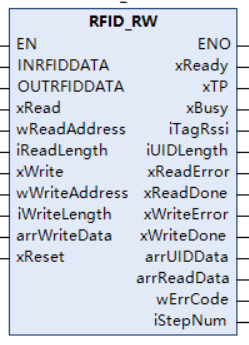

一个“ECTGateWayDemoCall”功用块实例调用对应一个端口通道的读写器，功用块图形如下：
补白：xRead，xWrite两个信号互斥，同一时刻只能有一个信号为高电平，功用块只会履行第一个检测到的有用信号。

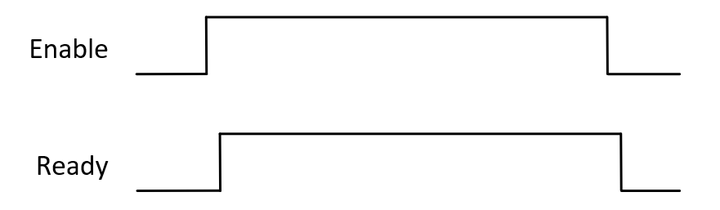

使能是使RFID作业的必要条件，在整个作业期间是默许坚持RFID使能的。详细的时序如下所示。默许的RFID使能置位后，Ready未置位，则标明总线模块与RFID通讯反常。

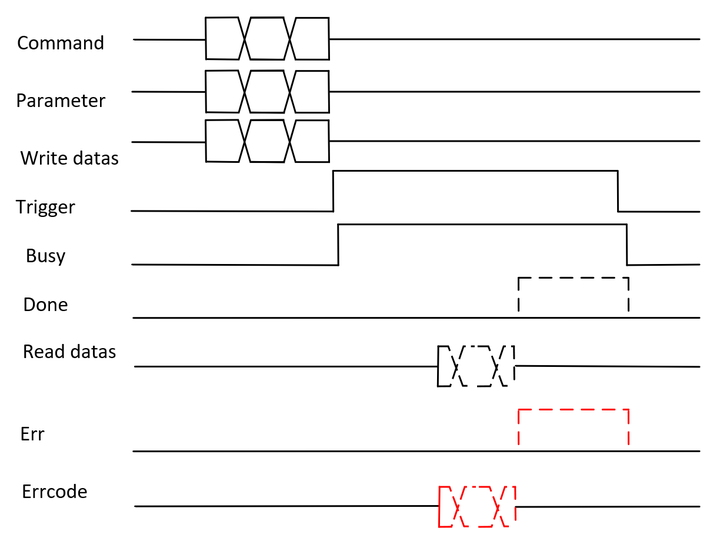

指令的履行以Trigger（xRead或xWrite）上升沿信号开端，在给Trigger信号置位之前，先将指令/参数/数据填充好。在指令履行期间坚持Trigger信号置位，若撤销当面指令的履行，将Trigger复位即可，Trigger后输入数据取的状况信息将复位。指令履行完后可从Read datas/Errcode取指令履行的成果。

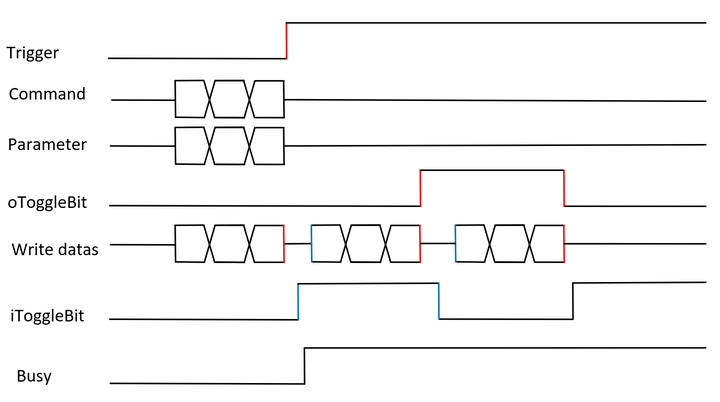

在实践使用的进程中，有几率存在一次无法传输完数据的状况，此刻需求分包进行传输。以PLC发动长数据传输为例，时序图如下：

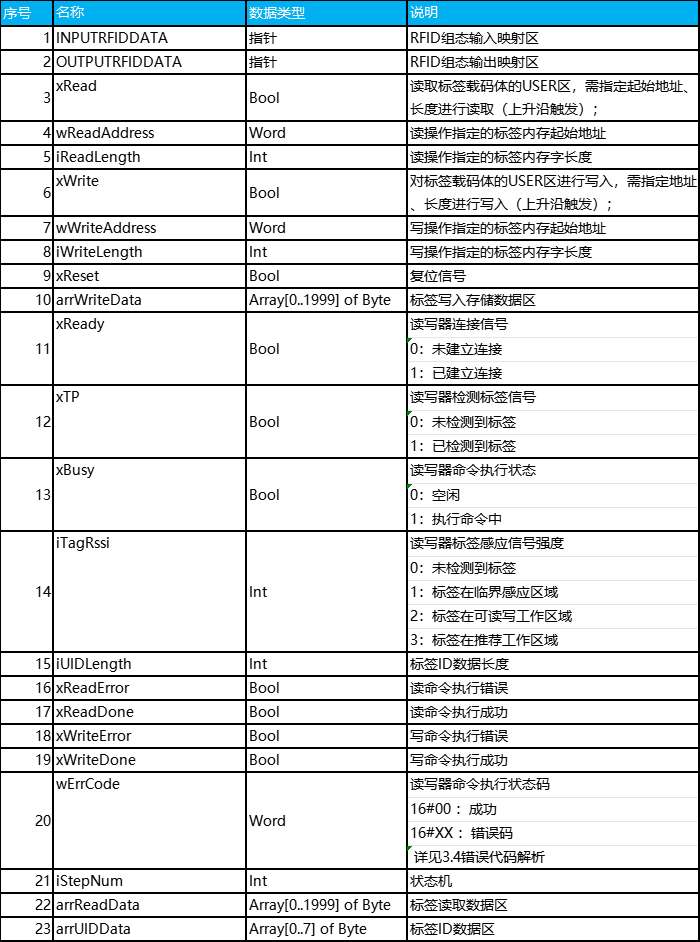

当标签在读取规模时，经过读取功用可从标签指定开始地址读取特定长度的数据。指令的履行以”xRead”引脚上升沿触发，在进行读取时，需求先填充部分引脚参数，涉及到的参数如下：
当标签停止在读取规模时，经过写入功用能向一个标签指定的地址写入特定长度的数据。指令的履行以”xWrite”引脚上升沿触发，在指令触发前，需求填写以下参数：

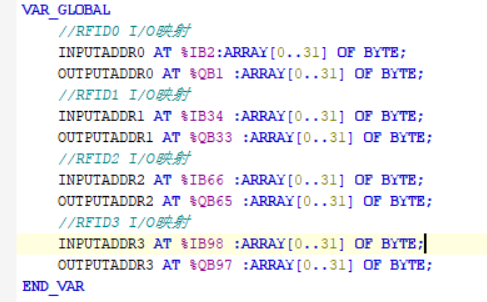

本例程中，ECT总线网关的各个RFID地址映射经过“GVL_RFID”的全局变量界说中经过指针的方法来进行映射的，如下图所示，其间对应的输入、输出地址可在“IACM-P4-ECT”总线网关组态栏下的“EtherCAT I/O地址映射”中检查。
“xReady”信号置1，标明读写器衔接成功，即可进行下一步的读写操作：
a) 标签接近读写器，读写器主动感应标签，标签到位信号“xTP”变为“TRUE”；

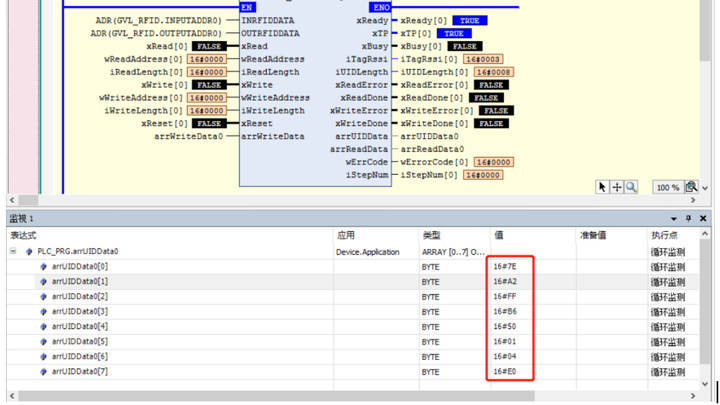

b) 主动获取所接近标签的UID数据，固定长度8个字节，可在arrUIDData0检查；

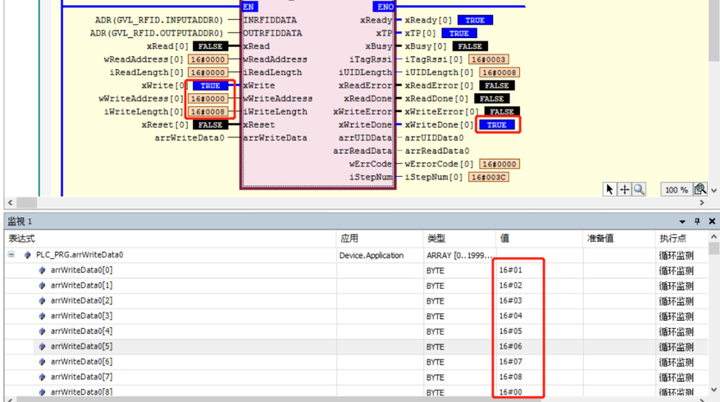

假如xDone值为“1”且xError值为“0”，则阐明数据已写入完结；
d) 修正写入指令xRead 为 “1”（有必要先复位xWrite信号）；
假如xDone值为“1” 且xError值为“0”，则阐明数据已读取完结；
中心价值一句话： 让RFID数据，像IO信号相同实时、简略地集成到你的EtherCAT高速操控网络中。
